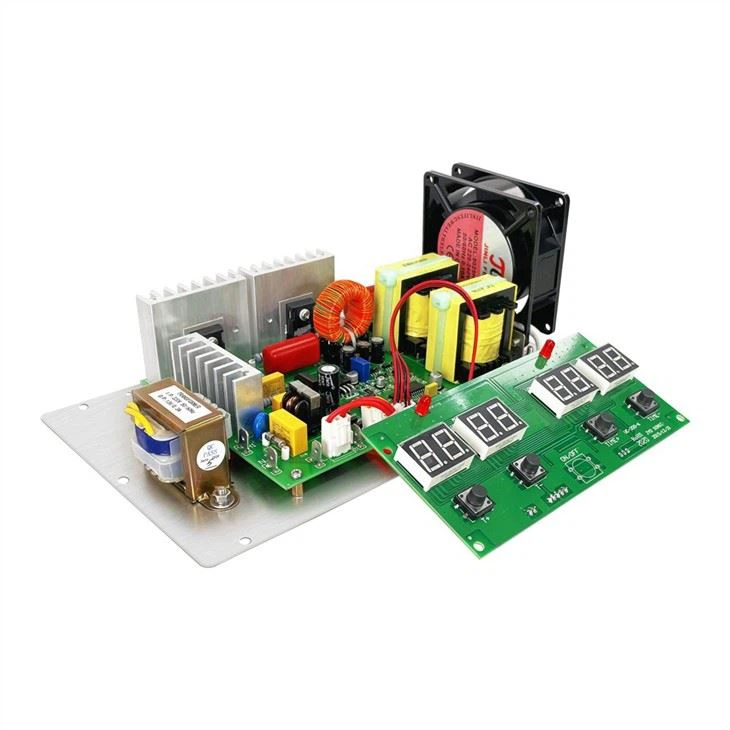

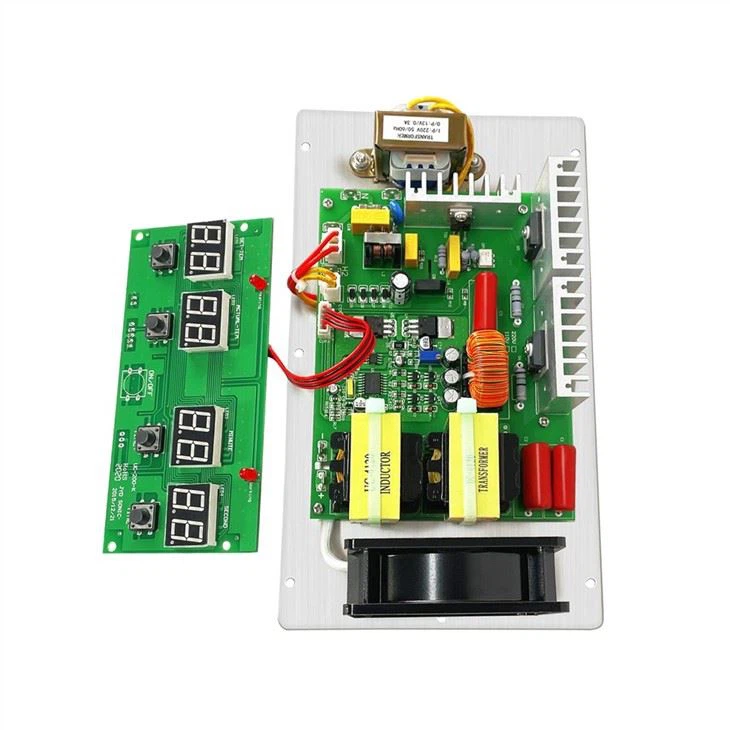

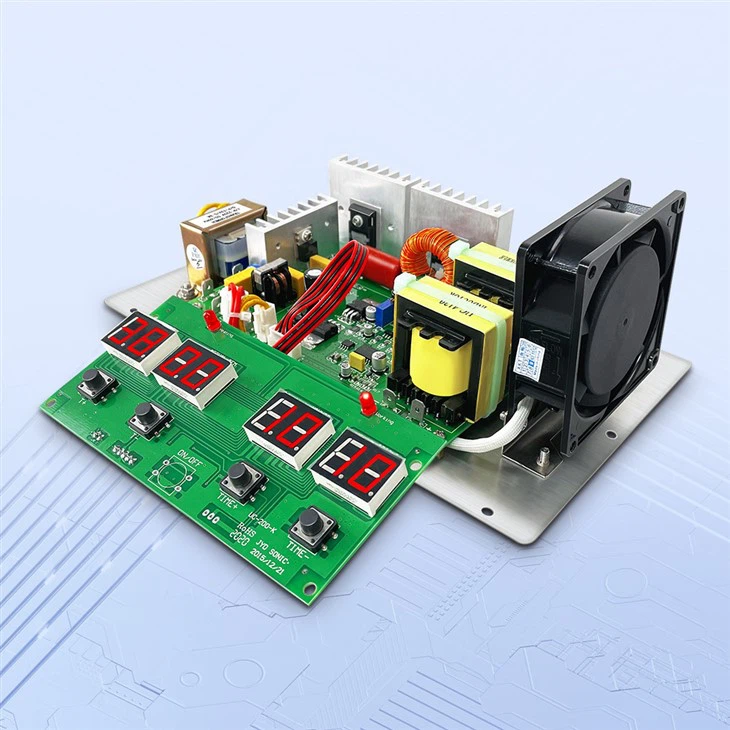

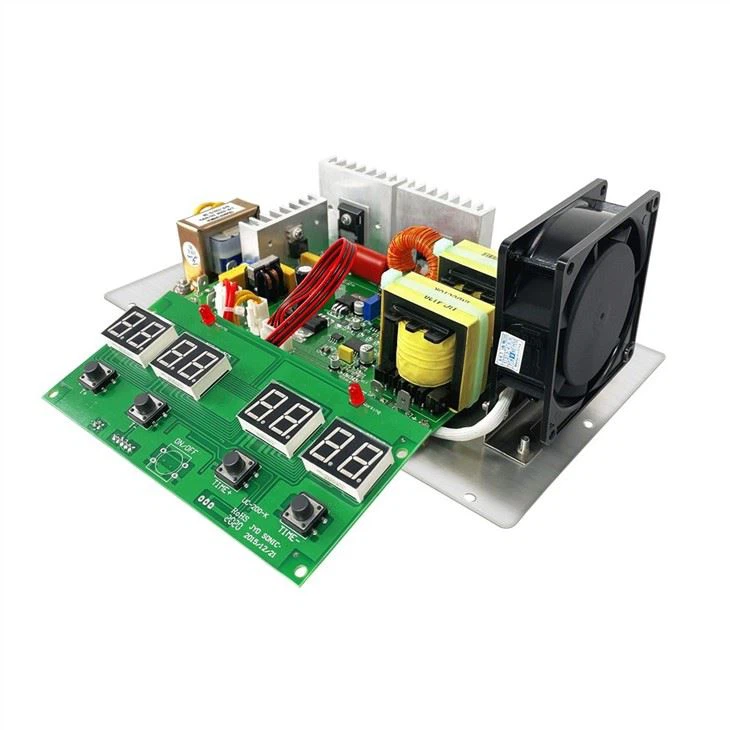

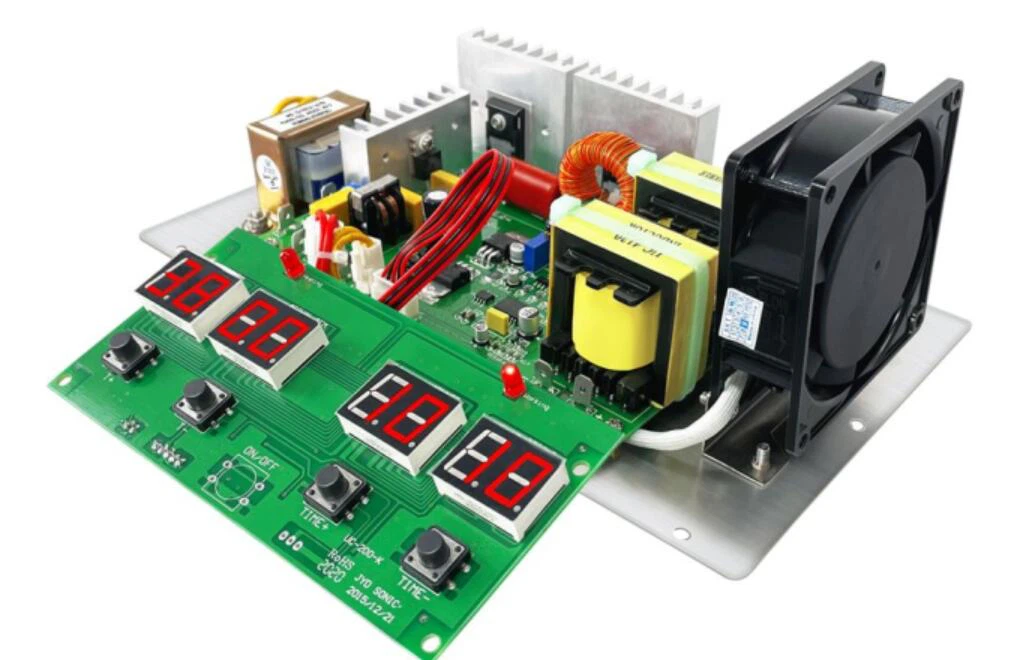

Generador de PCB ultrasónico

Descripción del Producto:

El generador ultrasónico de PCB cambia nuestra energía eléctrica (220 V o 380 V, 50 Hz o 60 Hz) en una señal de corriente alterna de alta frecuencia compatible con transductor ultrasónico. Hay dos tipos de circuitos amplificadores: circuito amplificador lineal y circuito de fuente de alimentación conmutada. Las fuentes de alimentación ultrasónicas de alta potencia suelen utilizar circuitos de alimentación conmutados debido a sus mayores eficiencias de conversión. Además, la fuente de alimentación lineal tiene un conjunto distinto de aplicaciones. Su beneficio es que permite cambios continuos y rápidos en la frecuencia de operación y no necesita una coincidencia exacta del circuito.

Especificación del generador de PCB ultrasónico:

Pasos de instalación:

En primer lugar, el requisito previo para instalar la placa base del generador ultrasónico es preparar las herramientas y equipos pertinentes, como destornilladores, llaves inglesas, etc., así como los accesorios y conectores necesarios. Para quienes no estén familiarizados con equipos electrónicos, se recomienda leer atentamente las instrucciones antes de la instalación para evitar pérdidas y errores provocados por no entenderlas.

En segundo lugar, instale la placa base del generador ultrasónico en el chasis y asegúrela con tornillos. Tenga en cuenta que las diferentes placas base del generador ultrasónico tienen ciertas diferencias en forma y tamaño, por lo que es necesario prestar atención a seleccionar la posición correcta y el método de fijación durante la instalación.

A continuación, conecte la placa base del generador ultrasónico con los componentes eléctricos, sensores, etc. relevantes, prestando atención a conectar cada terminal de acuerdo con el método y código de cableado correctos para evitar errores como un cableado incorrecto.

Finalmente, encienda la alimentación y verifique si todas las conexiones son normales, así como si la placa base del generador ultrasónico puede funcionar correctamente. Si hay algún problema, se puede investigar de acuerdo con las instrucciones.

PREGUNTAS MÁS FRECUENTES:

P: ¿Cómo elegir la frecuencia ultrasónica en el limpiador ultrasónico?

En el caso de baja frecuencia, el tiempo de compresión y tensión se hace más largo; Por lo tanto, el tiempo y el volumen de cavitación también son largos y la fuerza de impacto generada cuando se cierra la cavitación es proporcional al tamaño de la burbuja de cavitación. Entonces, cuanto menor sea la frecuencia, más fuerte será la cavitación.

Si bien la frecuencia que utilizamos para la limpieza industrial es generalmente inferior a 60KHz, la más utilizada es entre 20~40KHz. Con una frecuencia de aproximadamente 20 KHz, se puede obtener un número relativamente pequeño de burbujas de cavitación, pero con una gran fuerza de cavitación y acompañadas de ruido, que se pueden usar para limpiar la pieza de trabajo con una alta fuerza de unión entre la superficie de piezas grandes y la superficie de objetos.

La frecuencia de aproximadamente 40 KHz, bajo la misma presión sonora, produce una gran cantidad de burbujas de cavitación, pero la intensidad de la cavitación generada durante la trituración es baja, de poco ruido, fuerte capacidad de penetración, adecuada para superficies complejas, agujeros ciegos, suciedad y uniones superficiales débiles. fuerza de la pieza de trabajo.
